長穴ポンチ  長穴ダイス
  W × L
 8o×20o/NPUP−0820
 8o×25o/NPUP−0825
10o×20o/NPUP−1020
10o×25o/NPUP−1025
12o×20o/NPUP−1220
12o×25o/NPUP−1225
12o×30o/NPUP−1230
14o×20o/NPUP−1420
14o×25o/NPUP−1425
14o×30o/NPUP−1430
15o×20o/NPUP−1520
15o×25o/NPUP−1525
15o×30o/NPUP−1530
18o×25o/NPUP−1825
18o×30o/NPUP−1830
20o×30o/NPUP−2030
22o×30o/NPUP−2230
                  実寸W × L
 8o×20o/NPUU−0820   9.5 ×21.5
 8o×25o/NPUU−0825   9.5 ×26.5
10o×20o/NPUU−1020  11.5×21.5
10o×25o/NPUU−1025  11.5×26.5
12o×20o/NPUU−1220  13.5×21.5
12o×25o/NPUU−1225  13.5×26.5
12o×30o/NPUU−1230  13.5×31.5
14o×20o/NPUU−1420  15.5×21.5
14o×25o/NPUU−1425  15.5×26.5
14o×30o/NPUU−1430  15.5×31.5
15o×20o/NPUU−1520  16.5×21.5
15o×25o/NPUU−1525  16.5×26.5
15o×30o/NPUU−1530  16.5×31.5
18o×25o/NPUU−1825  19.5×26.5
18o×30o/NPUU−1830  19.5×31.5
20o×30o/NPUU−2030  21.5×31.5
22o×30o/NPUU−2230  23.5×31.5
                      単位:o
 概略図

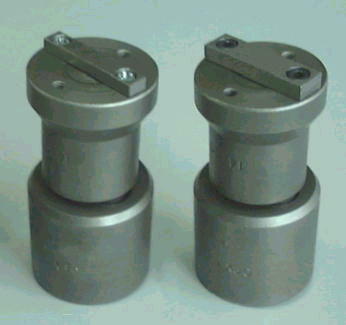

 写真
●材質 SK5/焼入硬度 HRC57
●ポンチには「廻り止め」用キーをボルトで取り付けています。標準は10o幅のキーを、右上図のLに対してあらかじめ
 平行に取り付けています。キーの種類/方向の詳細については別表をご覧ください。

●ダイスの外径はすべて43oです。ダイスには「廻り止め」用カットが2ヵ所入っています。

●昭和精工用の長穴ポンチ・ダイスは別規格です。別ページをご覧ください。


標準価格  ポンチ  19,200円   ダイス  14,400円

    ・昭和精工用長穴ポンチ・ダイスについて
