長穴ポンチ  長穴ダイス
  L × W                       実寸L×実寸W
 8o×20o/NPUPS−0820
 8o×25o/NPUPS−0825
10o×20o/NPUPS−1020
10o×25o/NPUPS−1025
12o×20o/NPUPS−1220
12o×25o/NPUPS−1225
12o×30o/NPUPS−1230
14o×20o/NPUPS−1420
14o×25o/NPUPS−1425
14o×30o/NPUPS−1430
15o×20o/NPUPS−1520
15o×25o/NPUPS−1525
15o×30o/NPUPS−1530
18o×25o/NPUPS−1825
18o×30o/NPUPS−1830
20o×30o/NPUPS−2030
22o×30o/NPUPS−2230

 8o×20o/NPUUS−0820   9.5 ×21.5
 8o×25o/NPUUS−0825   9.5 ×26.5
10o×20o/NPUUS−1020  11.5×21.5
10o×25o/NPUUS−1025  11.5×26.5
12o×20o/NPUUS−1220  13.5×21.5
12o×25o/NPUUS−1225  13.5×26.5
12o×30o/NPUUS−1230  13.5×31.5
14o×20o/NPUUS−1420  15.5×21.5
14o×25o/NPUUS−1425  15.5×26.5
14o×30o/NPUUS−1430  15.5×31.5
15o×20o/NPUUS−1520  16.5×21.5
15o×25o/NPUUS−1525  16.5×26.5
15o×30o/NPUUS−1530  16.5×31.5
18o×25o/NPUUS−1825  19.5×26.5
18o×30o/NPUUS−1830  19.5×31.5
20o×30o/NPUUS−2030  21.5×31.5
22o×30o/NPUUS−2230  23.5×31.5
                       単位:o


ポンチ:廻り止めは20o□の
     凸付

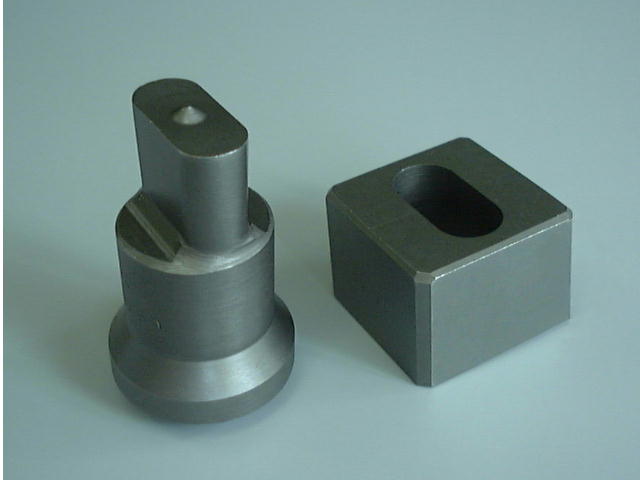

写真
●材質 SK5/焼入硬度 HRC57
●ポンチには「廻り止め」20o□の凸が付いています。
●ダイスはすべて42o□です。


標準価格   ポンチ  24,000円   ダイス  24,000円


   ・サイズ表
   ・長穴ポンチの廻り止め用キー
