長穴ポンチの「廻り止めキー」の種類について
10o幅
/
7o幅
キーはボルトでとめていますので、取り外しが可能です。
キーの種類や方向が自由に選択できます。
キー種類
取付方向
適応メーカー/機種
10o幅
直角・平行
タケダ機械 S-505E S-505N 等
7o幅
直角・平行
藤村鐵工所 FK-355 FK-515 FK-605 等
20o□
平行
昭和精工 CL-65 MC-45 等
※適応メーカー/機種等をご確認のうえ、キー種類・取付方向を選択してください。

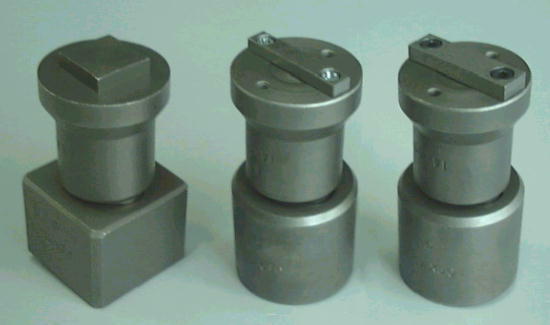

20o□キー
7oキー
10oキー
●ご指定のない場合は10o幅のキーを
取り付けています。
方向が標準と異なる場合はご指定ください。
●外径が丸いダイスには「廻り止め」
用カットが2ヵ所入って
います。
・サイズ表
